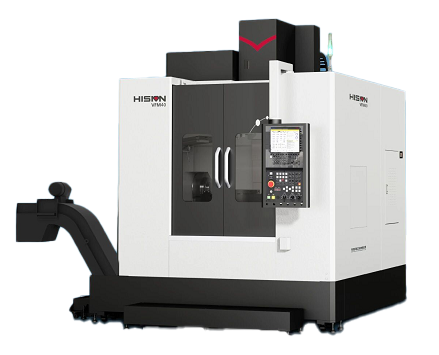

經典突破，五軸聯動｜海天精工VFM40立式五軸高速銑削中心
來源：暫無 瀏覽量：載入中...發布時間：2025.09.05
當前，制造需求日益攀升,高精度、高動態響應、高穩定性的五軸加工設備已成為航空、醫療、半導體、光學、汽車等領域企業突破技術壁壘、搶占市場先機的關鍵利器。海天精工基于成熟的立式加工中心平臺,全新推出VFM40立式五軸高速銑削中心，不僅承載匠心工藝,更以“內外兼修”的優異性能,重新定義高速高精加工新標準。
一、剛毅外在
大跨距框架+AC軸雙滾子凸輪轉臺
高剛性與高隔振性的來源

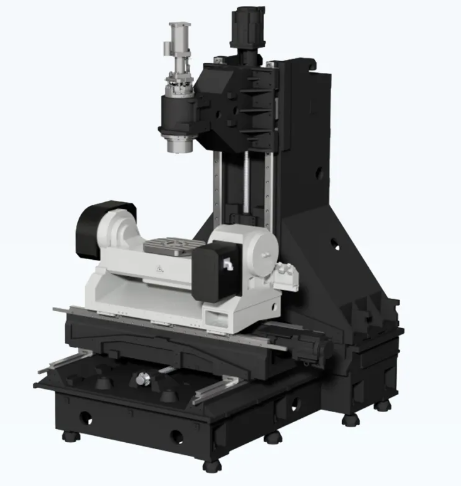

VFM40的滑座、主軸箱等鑄件的整體結構、關鍵尺寸均經有限元多次分析達到合理布局結構。大跨距鑄造床身、立柱為整機穩定性奠定堅實基礎。三軸行星滾柱導軌,X軸、Z軸6滑塊線軌設計,有效減少變形,保障切削時的高速穩定。

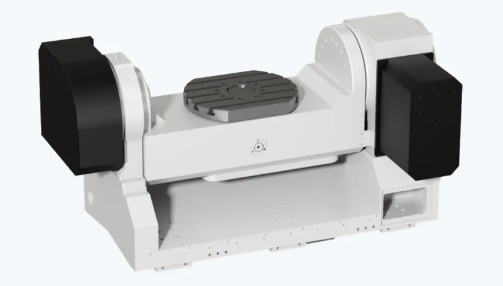

轉臺AC軸均采用滾子凸輪，杜絕背隙影響精度，高達92%的傳動效率有效減小熱變形，經過嚴密校核的液壓剎車,控制定位時滑移在2um以內。
二、智慧內核

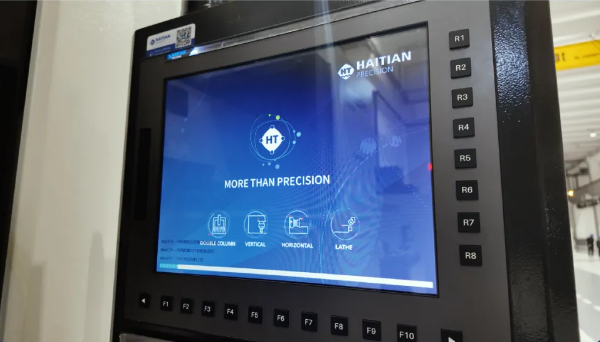

海天自研智能H50X五軸數控系統
軟硬件高度適配實現高速響應
VFM40搭載海天智能H50X五軸數控系統，功能齊全，操作便捷。其人性化H界面與強大的網絡通信能力可無縫對接數字化生產環境,有效整合人員、機床與外部設備,大幅提升生產效率并縮短制造準備周期。
VFM40立式五軸高速銑削中心通過機械結構與控制策略的深度協同優化,實現了更高的動態響應與加速度,有效縮短啟停時間,提升加工效率;同時配合流暢的人機交互,讓復雜五軸加工變得簡便、可靠、高效。VFM40憑借“內外兼修“的優異基因,正成為您提升產能、決勝市場的在高級制造需求日益秘密武器。
|
主要參數 |
||
|
項目 |
單位 | 參數 |
| X/Y/Z行程 | mm | 500/600/600 |
| 擺動軸（A軸） | / | -30/+120 |
| 旋轉軸（C軸） | / | 360 |
|
X/Y/Z快移速度 |
m/min | 36/36/30 |
| 主軸速度 | rpm | 15000 |
